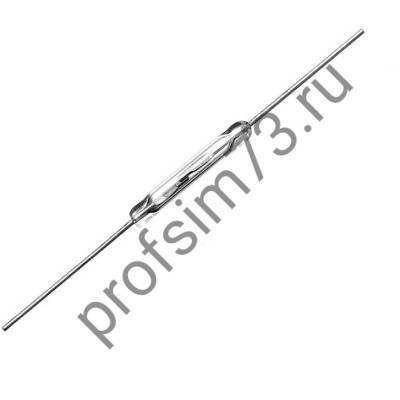

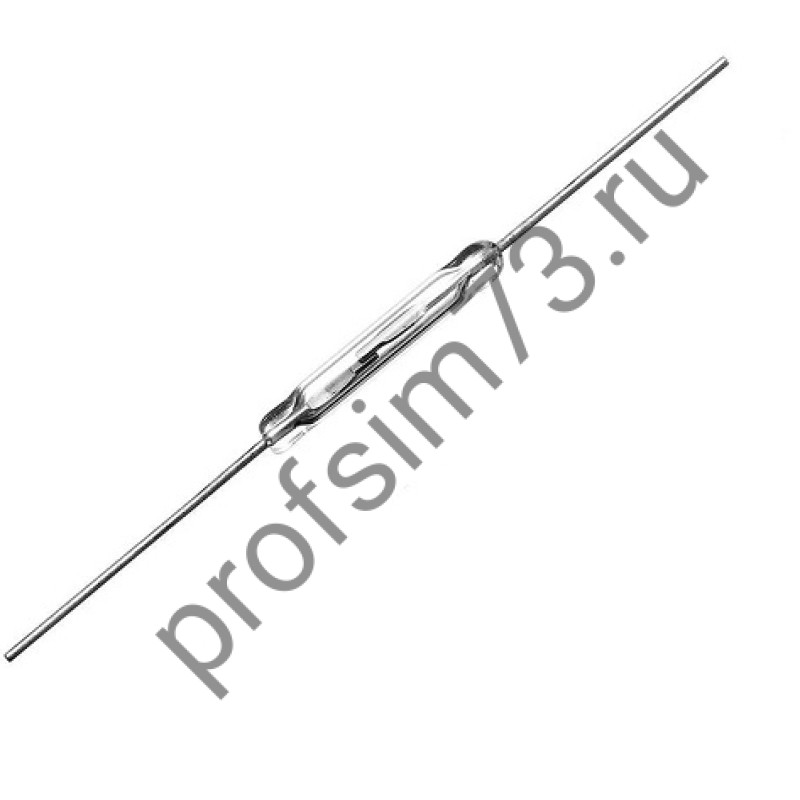

Геркон нормально открытый магнитный язычковый переключатель (2*14 мм)
Характеристики:
Длина стекла - 14 мм
Диаметр стекла - 2 мм
Общая длина - 45 мм
Максимальное напряжение переключения - 300 V постоянного тока
Минимальное напряжение пробоя - 150 V постоянного тока
Максимальный рейтинг контактов -10 Вт
Максимальный ток - 0,55 А
Время работы - 0,45 мс
Время отскока - 0,25 мс
Максимальное время выпуска - 0,35 мс
Максимальная контактная Емкость - 0,5 pF
Герметичный переключатель - это пассивный электронный коммутационный компонент с контактами.
Он имеет преимущества простой структуры, небольшого размера и легкого управления.
Его внешняя оболочка представляет собой герметичную стеклянную трубку, а трубка содержит две железные эластичные тростниковые электрические пластины, заполненные инертным газом, называемым металлическим родием.
Обычно два язычка, изготовленные из специальных материалов, в стеклянной трубке разделены.
Когда магнитное вещество находится близко к стеклянной трубке, под действием линий магнитного поля два язычка в трубке намагничиваются и притягиваются друг к другу.
Язычки будут притягиваться вместе, соединяя цепи, подключенные к узлам.
После исчезновения внешней магнитной силы два язычка разделяются из-за их собственной эластичности, и цепь отключается.
Поэтому в качестве устройства переключения линий, управляемого сигналами магнитного поля, герконовый переключатель можно использовать в качестве датчика для подсчета, ограничения.
В основном используется в производстве дверных магнитов и оконных магнитов в системах безопасности, в различном оборудовании связи.
Меры предосторожности при использовании герконовых переключателей:
1. Соблюдать крайнюю осторожность когда необходимо резать или гнуть штыри каучука.
Не прикладывать неуместное усилие чтобы не повреждать уплотнение стекла-металла.
Необходимо использовать надлежащие зажимные инструменты
2. Температура и чрезмерное время воздействия могут привести к повреждению стекло-металлического уплотнения (растрескивание, утечка и др)
Поэтому необходимо использовать быструю и надежную сварочную технологию (процесс).
Рекомендуемые условия сварки - 280 до 300C для ручной пайки и 250 до 300C для волновой пайки.
